中型(大型)CO2レーザー加工機 NOVA Elite
AEON Laser 大型レーザー加工機 NOVA Elite をご紹介します。
NOVAシリーズはヨーロッパ規格CE認可製品であり、安全性が高くコストパフォーマンス性が高いレーザー加工機です。
*レーザー安全基準クラス1に基準しており、教育、ものづくり、広告、木工、産業等様々な分野に対応できます。
特徴
ハイパワーでカットに得意のガラスチューブ形発振管が搭載されています。
エアー(大小)の切り替えは専用ソフトのレイヤー設定で簡単に行えます。
初期導入にコストが抑えられることができ、より速く加工が実現できる生産性向上に対応さらる装置になります。
加工サイズから3機種を用意しています。
NOVA10 Elite 1000㎜×700㎜
NOVA14 Elite 1400㎜×900㎜
NOVA16 Elite 1600㎜×1000㎜
レーザー発振管:ガラスチューブ形発振管 水冷式 80W、90W、100W、130W、150Wなど
対応集塵機:XL700、集塵箱+送風機など
対応集塵機:XL700、集塵箱+送風機など
カタログ請求:お問い合わせ
製品特徴
操作
斬新に設計されたRuida コントローラー(制御パネル)を導入。
大きなLCDパネルでより快適で直感的な操作性を持つ。
パネルはよく使う機能をリアルタッチができるように、セットアップ時間の増加と全体的な使いやすさを実現。
電流値 (mA) と水温をディスプレイ画面から直接監視することもできる。

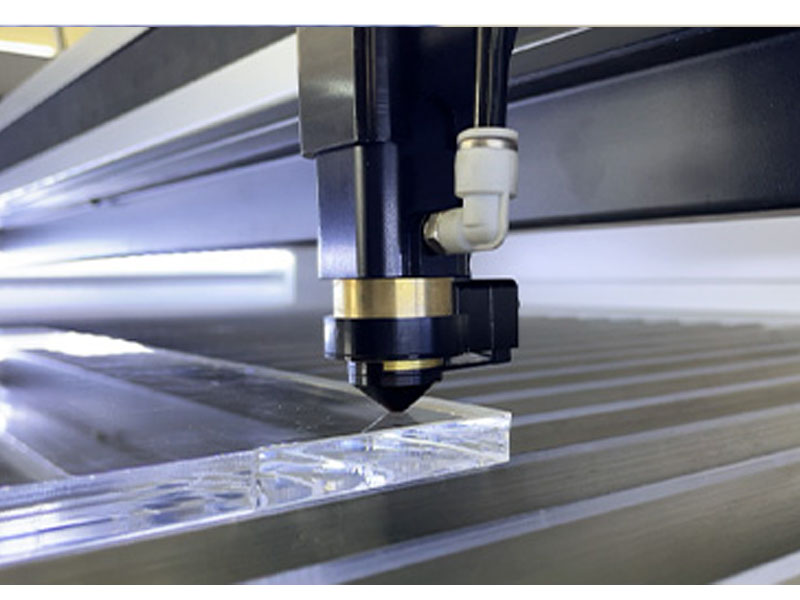

レーザーヘッド
新しく設計された軽量のレーザーヘッドは信頼性が大幅に向上。
一体型オートフォーカス機能を備えていて、フォーカスレンズと反射ミラーをカプセル化することで煙や破片から保護。
エアシステム
ダブルエアシステムをサポート
ソフトでパラメータの設定で彫刻とカットの使用エアを自動に切り替えが可能。
彫刻の場合弱いエアを使用、厚みのある素材のカットを行う場合は強いエアの使用が可能。
エアフロー
本体フロント前に作業台面に向けて小さいエアファンが並べていて、補給空気でレーザー加工中に発生する煙とすすを背部の吸引キャビネットに強制的に送り込む役割。

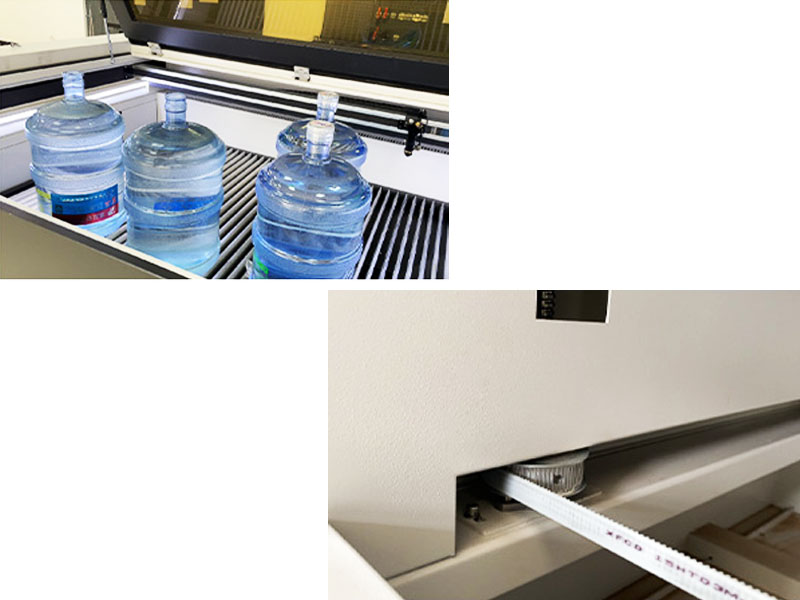

作業テーブル
ハニカム作業テーブルとカッターナイフテーブルを併設。
パワフルなプラットフォームであり、
スイッチ操作で簡単にアップとダウンが可能。

加工

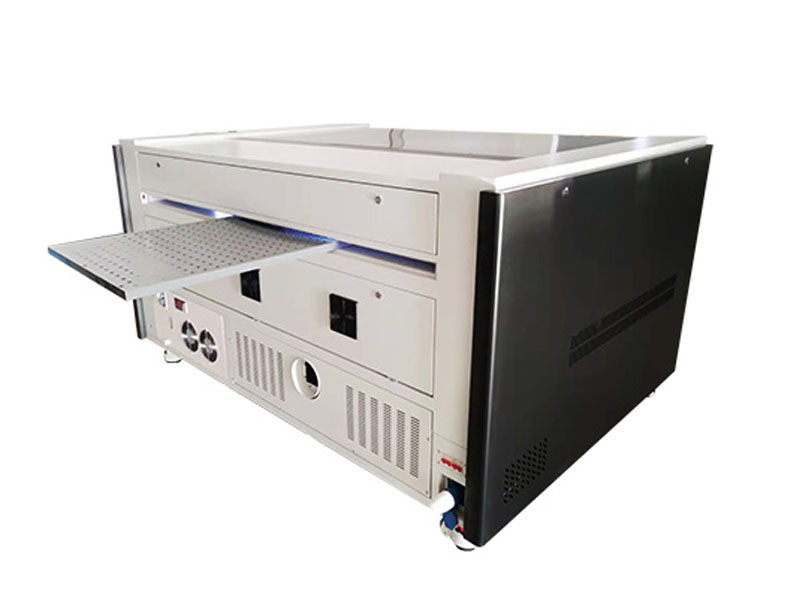

本体背部にフロントパスするドアを設けており、必要に応じて解放状態にして
長い板状加工材料を前後に貫通してセットすることが可能
※べニアサイズの大きい素材を有効に利用できます。
一体化システム
大判レーザーでありながら、周辺機器を組み入れた一体化設計でかつてないほど実用的になる。
内部配置されたユニット式チラーとエアポンプを備えることでメンテナンス作業時の取り外しも簡単。

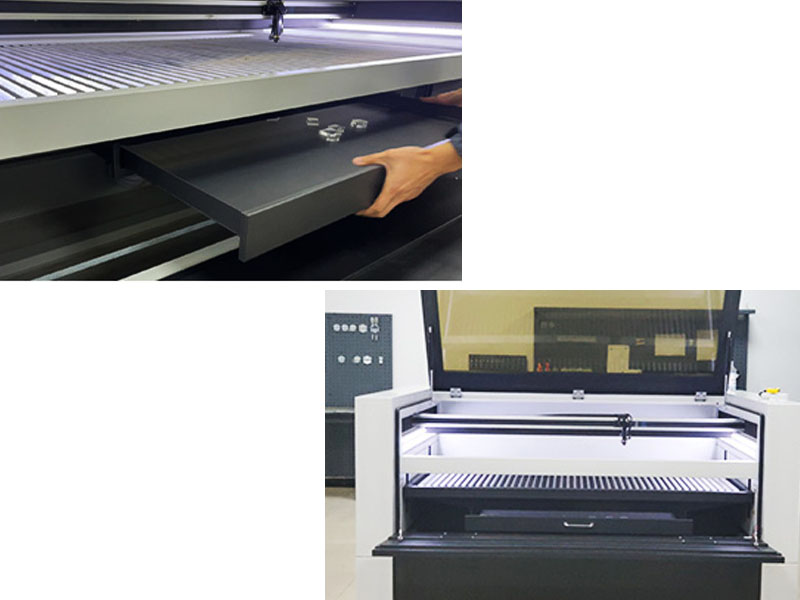

収集システム
新しく統合されたスクラップドロワーで切り落としたカッティング材と屑の片付けが簡単。
引き出しの中に落ちた材料が重なって燃える危険性を防ぐ。
清潔感と合理性を配慮して設計。

RDWorks及びLightburn
(ソフトウェア)
高機能専用ソフト
彫刻、カット、ドット、導光板制作機能。
色設定で加工順番と加工スタイルの設定が可能。
オフセット、マトリックス機能
マウスで位置決め設定
ゴム印彫刻に必要なランプ効果機能の設定が可能。
シミュレーション可能で加工経路と加工時間の確認が可能。
反転、画像設定機能、イメージ編集が簡単。
対応可能なファイル:ai、dxf、plt、svg、bmp、jpeg、pngなど。
複数のインターフェース
USBフラッシュメモリ、USBケーブル、イーサネットでPC または Mac から簡単にジョブを送信。
よく使用されるジョブを保存するために、コントローラに 256 MB のオンボードメモリが組み込まれている。
製品仕様
機種名 | AEON CO2レーザー加工機 NOVA Elite |
---|---|
モデル | NOVA10 Elite/NOVA14 Elite/NOVA16 Elite |
本体サイズ | L1500*W1210*H1025mm/L1900*W1410*H1025mm/L2100*W1510*H1025mm |
加工エリア | 1000㎜×700㎜/1400㎜×900㎜/1600㎜×1000㎜ |
重量 | 450kg/520kg/620kg |
テーブル上下高さ調節 | 200㎜ |
レーザーパワー | 水冷式ガラス管(NOVA10) 80Wまたは100W、(NOVA14とNOVA16)100Wまたは130W |
レーザー周波数 | 10.64nm<±5% |
冷却装置 | ユニット式高性能チラー搭載(ガラス管の場合)、冷却ファン(金属管の場合) |
彫刻スピード | 0~72,000mm/min |
カットスピード | 0~48,000mm/min |
レーザー出力調整 | 0~95%自由に設定可能 |
最小加工文字 | 漢字2㎜/英文字1mm |
解像度 | 1,000DPI |
定位精度 | ≤0.1mm |
接続方式 | USBボート、USBフラッシュメモリ、LANポート、Wi-Fi |
ソフトウエア | RDWorksV8、LightBurn※日本語対応 |
対応ソフト | ILLUSTRATOR、CORELDRAW、PHOTOSHOP、AUTOCAD等 |
画像フォーマット | PDF、DST、PLT、BMP、DXF、DWG、AI、JPEG等 |
加工順番 | 自動設定(色コントロールが可能) |
補充機器 | 内蔵式エアコンプレッサー(外部からの接続口あり)、ハニカム作業テーブル、 カッターナイフ作業テーブル、ガラス管仕様の場合はチラー(内蔵ユニット式)等 |
電源 | AC200V 50Hz/60Hz |
加工環境 | 環境温度:18~21℃(最適室温) |
オプション | CCDカメラ機能、回転軸(ローラータイプ、チャックタイプ)、外部貯蓄タンクタイプコンプレッサー、特注フロアー 、高性能集塵脱臭機等 |
