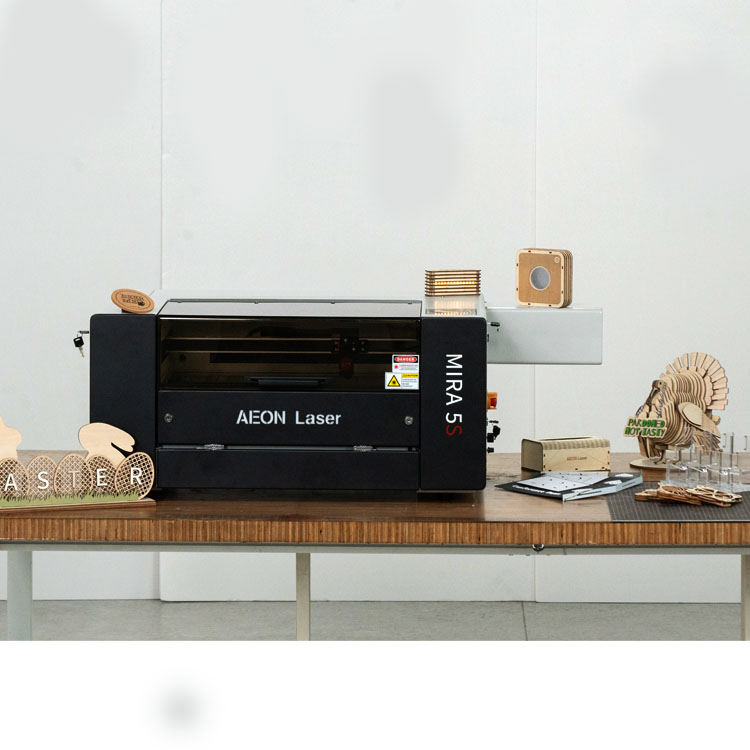

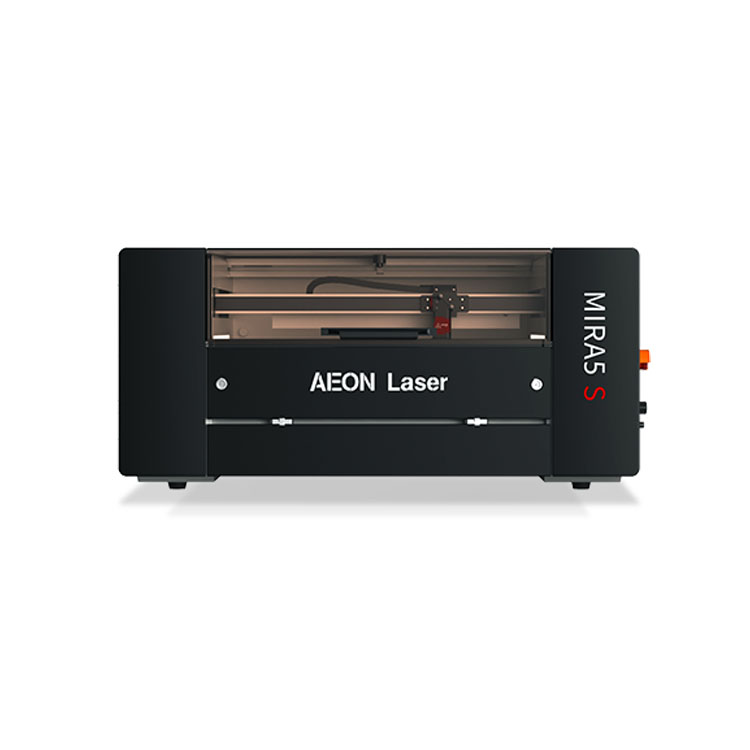

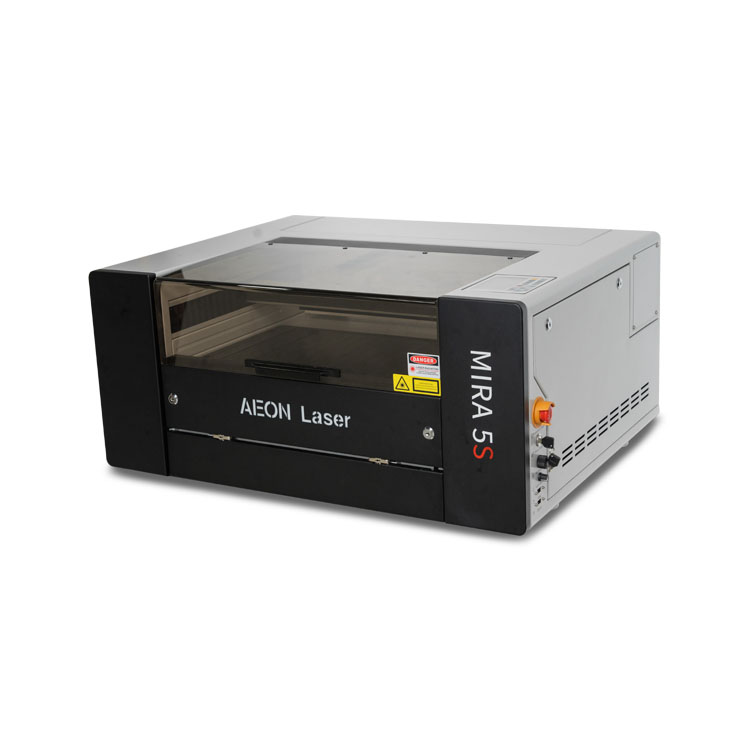

MIRASシリーズが新登場!
MIRA5の引き続き、斬新な姿でMIRA5 Sがリリースされました。
*レーザー安全基準クラス1に基準しております。
CO2レーザー加工機MIRA5Sは板金構造から内部の機能までハードウエアをフルモデルチェンジし、操作性と拡張機能、防犯性と日常メンテナンス性などあらゆる面を更新しました。
MIRA5Sは設置から使用まで20分もかかりません。必要周辺機器を内蔵した集約型商用レーザー加工機です。
主な変更点:操作パネル、オートフォーカス、両立のカッターナイフ台、カメラ機能、防塵ガード、大きなワークも入る前後の開口部など
加工サイズ:500×300mm
レーザーパワー:空冷式 金属管 RF 30W/ガラス管 水冷式40W、 60W(購入時に選択)
加工材料対応:アクリル、MDF、木材、合板、紙、生地、ビニール、革、樹脂、ガラス、アルマイトなど
応用領域:デザイン事務所、プロダクトデザイン、建具、研究開発、教育機関など
対応の集塵脱臭:DX3104、XL500
カタログ請求:お問い合わせ
製品特徴

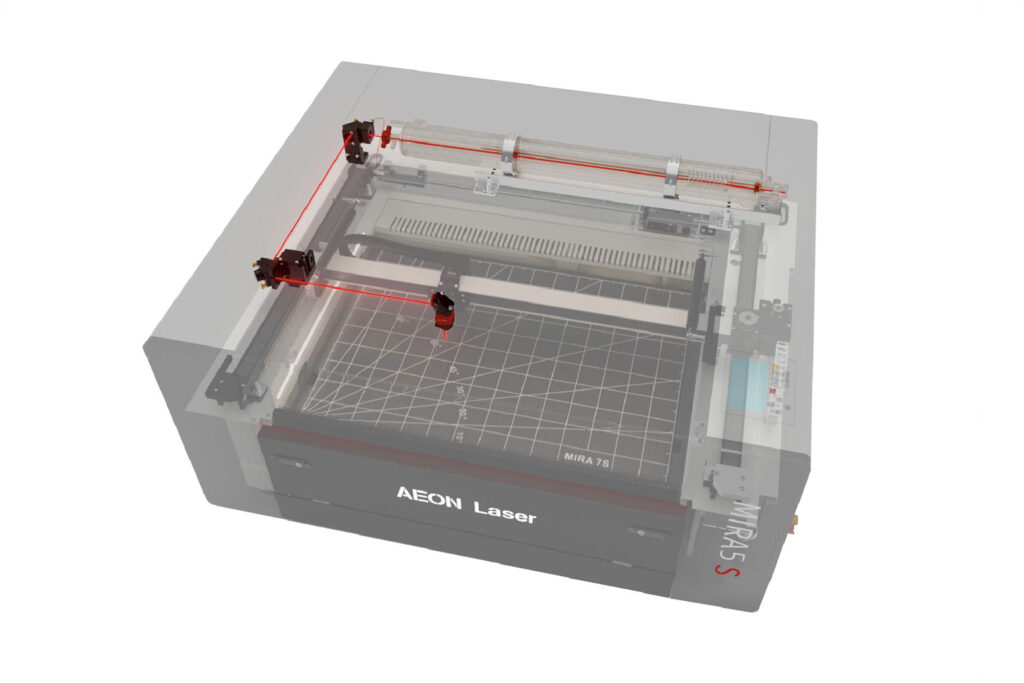

光軸と制御
作業状態をリアルタイムに確認が可能
方向キー等主な操作キーが一目瞭然
ファイルの読み取りが簡単
同軸レッドポインターによる加工エリア表示
コントロールパネルでの操作でパラメータ変更が可能
扉に安全センサーが付き、より安心
転送データが本体メモリ内に保存され、再加工が可能
オートフォーカス
レーザーヘッドの焦点合わせが自動
エアブロー機能設計でレンズをしっかり煙等から守る
ハイスピ―ド彫刻2000mm/s、最大カットスピード800mm/s
日常メンテナンス
レンズユニットブロックは磁石固定式になり、取り外しが簡単
保護レンズにより、レーザーヘッド内部の反射ミラーとレンズをしっかり保護
レンズとミラーの使用寿命を延ばす
また日常のメンテナンス性が向上
キースイッチ
セキュリティの安全対策が完備
電源はキースイッチでON/OFF管理
両サイドのカバーは全開可能で保守メンテナンスが便利
(上から)
非常急停止ボタン
キー電源スイッチ
エア調整
ライト調整
USBメモリ挿入口
USBケーブル接続口
反射ミラー
回すと簡単に外れる構造
温度センサー付
反射ミラーの交換などが便利
空冷式発振器(購入時に選択)
高価格帯機並みの高いパフォーマンス
空冷ならではのノーメンテを実現
取り付けが簡単、寿命が長い
10㎜以上のアクリルカットも可能
ガスの再充填が可能
水冷式発振器(購入時に選択)
従来のガラス管形より安定して高い出力を発揮
コストパフォーマンス性
ユニット式水冷システム内蔵
*省スペース化
パワフル(10㎜アクリルカットが可能)
取り外し、取り付けの交換作業が簡単
保守メンテナンス性
加工
本体重量は85kgあり、高精度を維持しながら高速な加工を実現

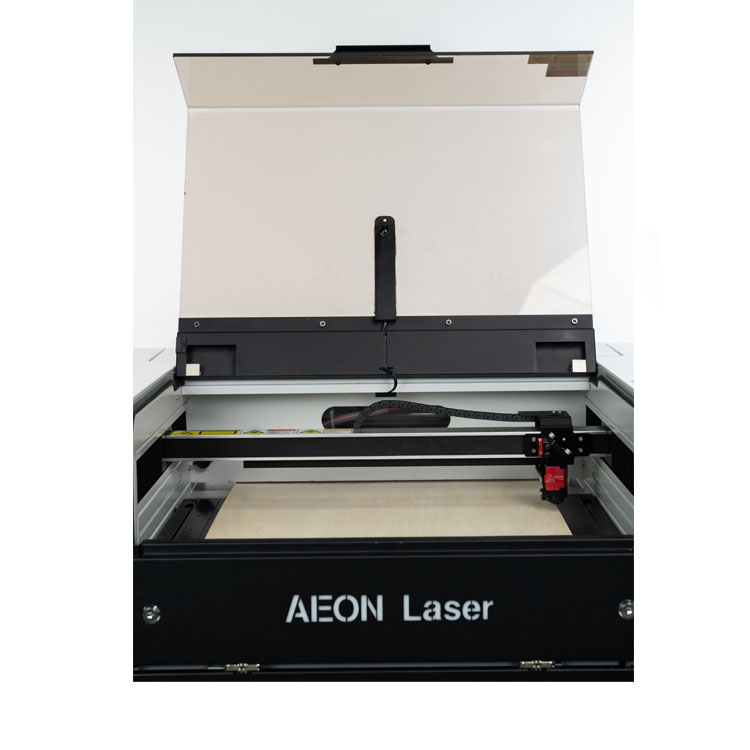

本体のY軸方向への、背面の開口部と前扉を開くことで長いワークのカットが可能

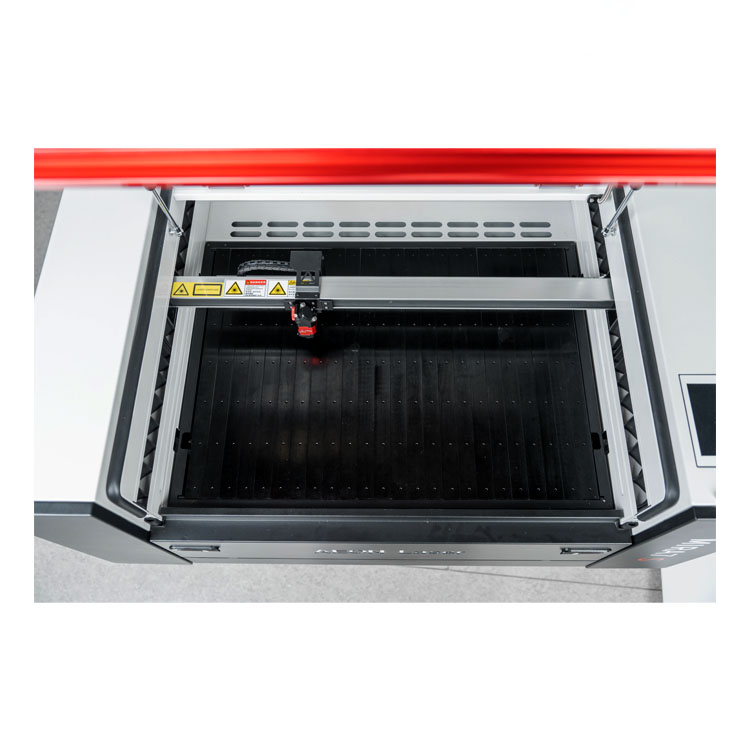

カッターナイフ台を寝かして平面台に変更できる両立の加工台仕様
加工原点の多様な設定
レーザーヘッドの移動と作業台の昇降を制御パネルで自由操作
両サイドに軸移動に応じた防塵ガード装着及び庫内LED照明装着
カメラ制御
加工状況をリアルタイムに確認
カメラ制御機能で
リアルタイムに印刷物の形状を撮影、画像トレース化してパスデータに書き出す
RDWorksSoft/LightBurn
カット、彫刻、ミシン加工
ライブラリー登録
パスカットのタグ、リード線
画像処理とトレース
多様な原点設定
データ編集、色別でレイヤーパラメータの設定
パスの変換及び多様な最適化設定
配列自由設定など
詳しくは LightBurn公式ホームページへ
付属品
消炎のエアーコンプレッサー/ブロアー/チラー
小型エアコンプレッサーと送風機はMIRA5の内部に搭載されております。ガラス管レーザーの場合はユニット式チラーが本体に搭載されております。
※本体に外部エアコンプレッサーの接続口が設けており、必要に応じてタンク式エアコンプレッサーの使用が可能です。

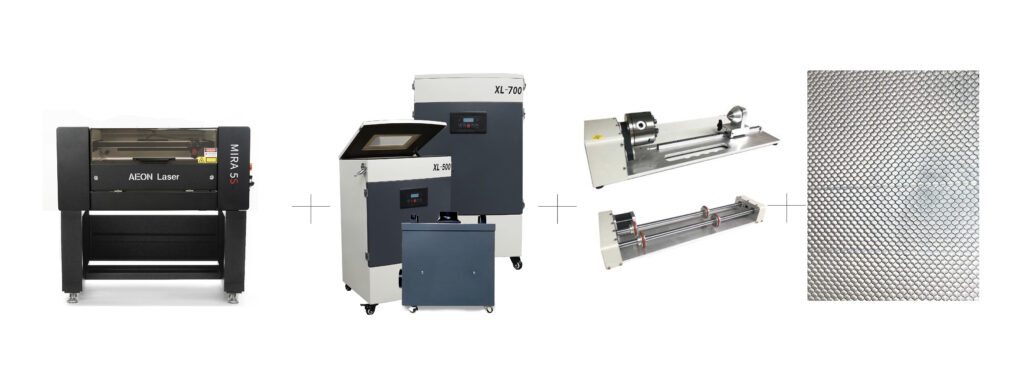

オプション
専用架台/集塵脱臭機/回転軸/ハニカムテーブル

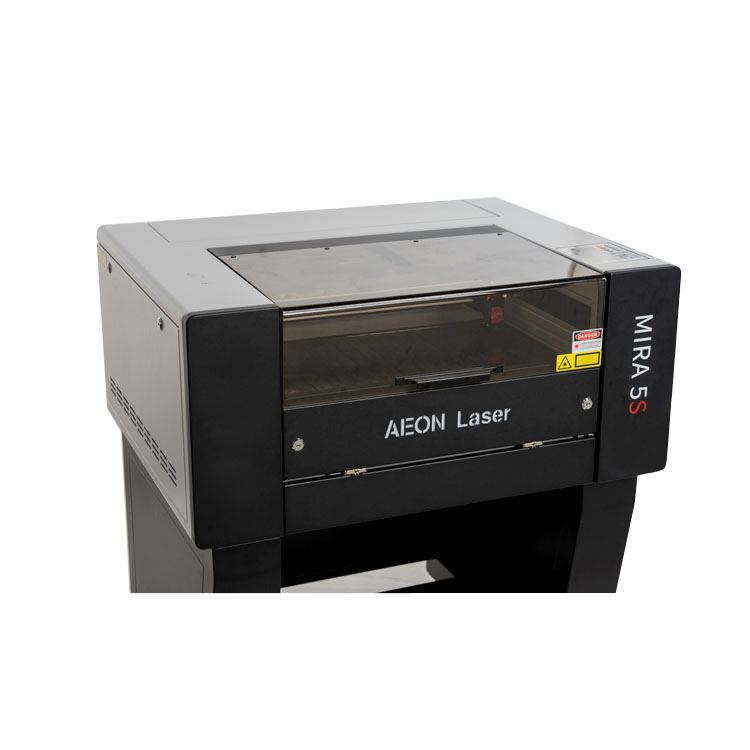

専用架台 → 収納スペースに使えるスチール製専用架台になります。
集塵機脱臭機 → 設置場所、周囲環境に応じて多様な排気システムをご用意しております。詳しくは集塵脱臭機製品ページへ
回転軸 → 筒状物体への刻印にローターリングアタッチメントをご用意しております。(チャックタイプとローラータイプ)
ハニカムテーブル → 紙、ビニール系の柔らかい材料の加工に使われます。
製品仕様
機種名(品番) | MIRA 5S |
---|---|
型番 | MIRA5SRF(空冷30W)/MIRA5SRF60P(空冷40W)/MIRA5S40P(水冷40W)/MIRA5S60P(水冷60W) |
搭載可能レーザー発振器 | CO2レーザー 金属管発振器/ガラスチューブ形発振器 |
本体サイズ | 900×712×430mm |
加工エリア | 500×300mm |
重量 | 85Kg |
テーブル上下高さ調節 | 120㎜ |
レーザーパワー | 金属管30W(RF空冷式)/金属管60W(RF空冷式)/ガラスチューブ形発振器40W、60W( 水冷式)※本体の幅が長くなる |
レーザー周波数 | 10.64nm<±5% |
冷却装置 | 金属管(冷却ファンによる空冷式)/ガラスチューブ形発振管(内蔵式チラー装置) |
最大彫刻スピード | 0~72,000mm/min |
カットスピード | 0~36,000mm/min |
レーザー出力調整 | 0~100%自由に設定可能 |
最小加工文字 | 漢字 1mm×1mm以内、英文字 0.5mm×0.5mm以内 |
解像度 | 1,000DPI |
定位精度 | ≼0.1mm |
マーキング深さ | パワーのパラメータ設定による |
焦点合わせ(上下移動) | オートフォーカス機能(電動上下焦点合わせ可能) |
接続方式 | USBボート、USBフラッシュメモリ、LANポートまたはWi-Fi |
ソフトウエア | LightBurn、RDWorksV8、※日本語対応 |
対応ソフト | ILLUSTRATOR、CORELDRAW、PHOTOSHOP、AUTOCAD等 |
画像フォーマット | PDF,DST,PLT,BMP,DXF,DWG,AI,jpeg等 |
加工順番 | 自動設定(色コントロールが可能) |
補充機器 | 小型エアコンプレッサー内蔵、 カッターナイフ(平台面変更可能)両立作業台、水冷式発振管の場合のユニット式チラー、カメラ等 |
電源 | AC100V/200V , 50Hz/60Hz |
加工環境 | 環境温度:20~27℃(最適室温)湿度:5~95%(結露しない環境) |
オプションパーツ | 専用架台、集塵機脱臭機、ロータリングアタッチメント(回転軸)、ハニカムテーブル、外部設置の貯蓄式エアコンプレッサー 等 |
希望小売価格 | オープンプライス |
