AEONレーザー CO2レーザー加工機 NOVA10 Elite
AEON Laser中型レーザー加工機 NOVA10 Elite をご紹介します。
NOVAシリーズはヨーロッパ規格のCE認可を所得した製品です。安全性が高く、コストパフォーマンス性が高いレーザー加工機です。
＊レーザー安全基準クラス１に基準しており、教育、ものづくり、広告、木工、産業等様々な分野に対応できます。
特徴
ハイパワーでカットに特化したガラスチューブ形発振管が搭載されています。
初期導入と使用中に維持するコストパフォーマンス性の高い設備であり、切断能力の高い生産性向上に対応するレーザーマシンです。
NOVA Eliteでは加工エリアから3機種を用意しています。
NOVA10 Elite （加工エリア：1000㎜×700㎜）
NOVA14 Elite （加工エリア：1400㎜×900㎜）
NOVA16 Elite （加工エリア：1600㎜×1000㎜）
レーザー発振管：チラーによる水冷式ガラスチューブ形発振管 90W、100W、130W、150Wなど
NOVA10 Eliteが搭載可能な発振管：90W、100W
対応集塵機：集塵機脱臭機XL700、排気用フロアーなど
カタログ請求：お問い合わせ
製品特徴
操作
斬新に設計されたRuida コントローラー（制御パネル）を導入
大きなLCDパネルでより快適で直感的な操作性を持つ
パネルはよく使う機能をリアルタッチができるように、セットアップ時間の増加と全体的な使いやすさを実現
電流値 (mA) と水温などディスプレイ画面から直接監視することもできる

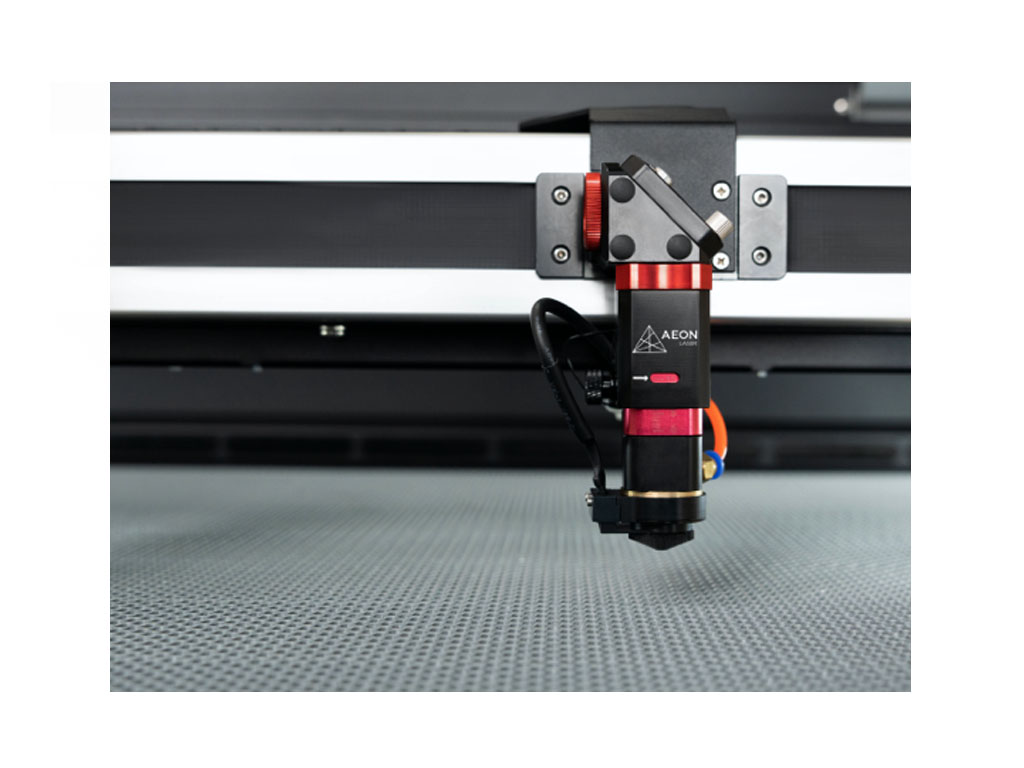

レーザーヘッド
高性能レーザーヘッド
オートフォーカス機能
多様なレンズに対応
レンズと反射ミラーをカプセル化することで煙や破片から保護
レンズのメンテナンス作業が簡単

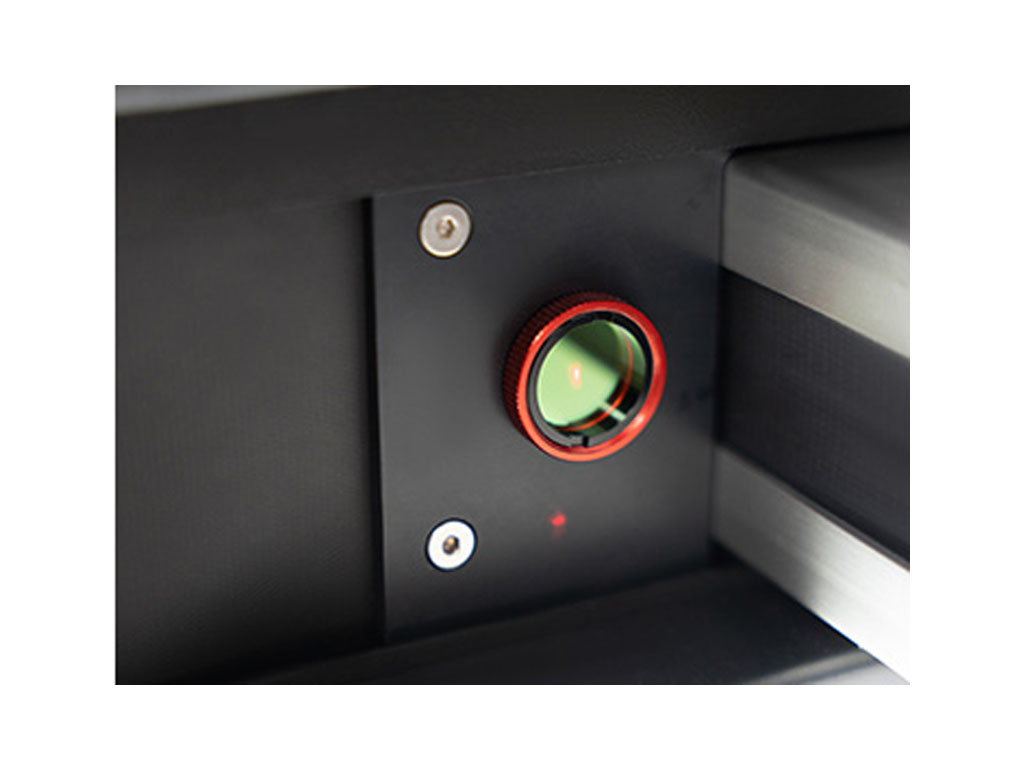

保護システム
通光レンズを採用して煙や破片から保護
リニアレール保護するベルトを採用
日常メンテナンスが便利

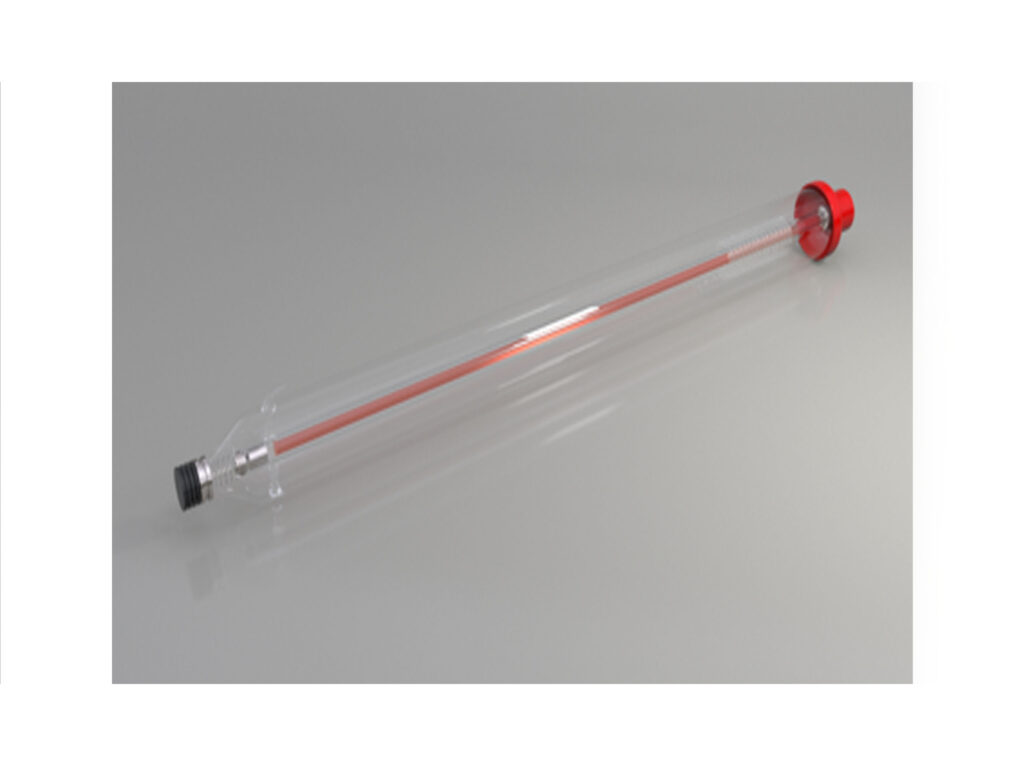

発振管
高品質ガラスチューブ形発振管を搭載
取り扱いも簡単
エアシステム
ダブルエアシステムをサポート
レンズを常に保護するエアが内蔵、カットを行う場合は外部エアコンプレッサーを使用。
エアフロー
キャビネット式吸引システム
内蔵ブロアーは省エネルギーシステムを採用

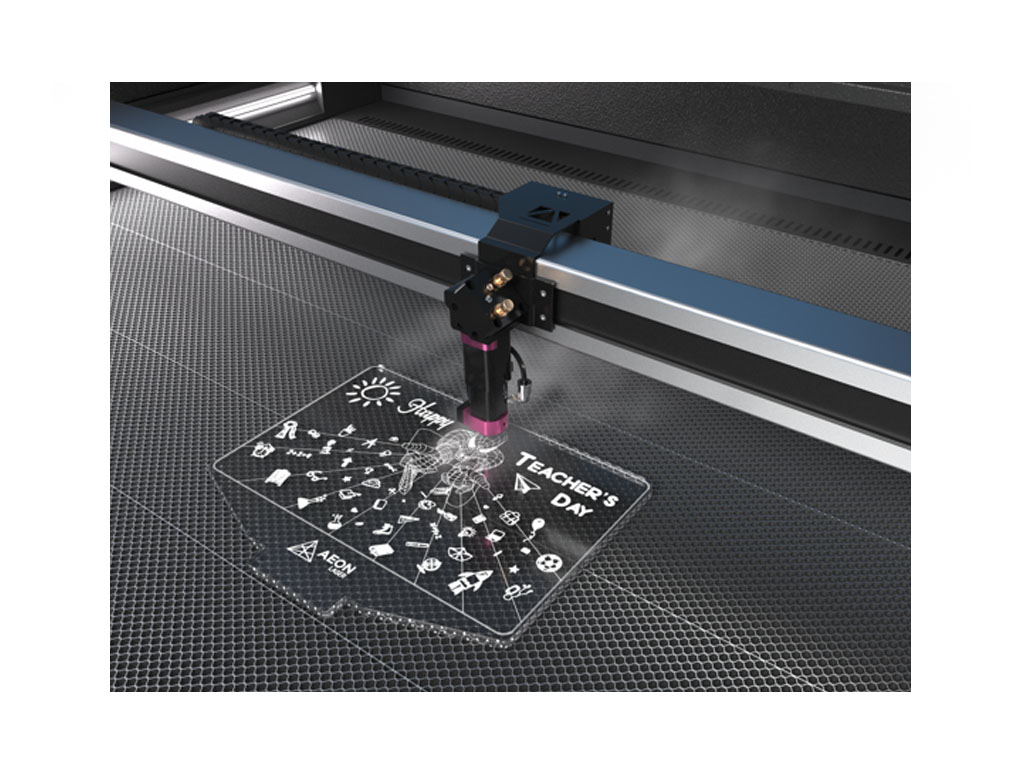

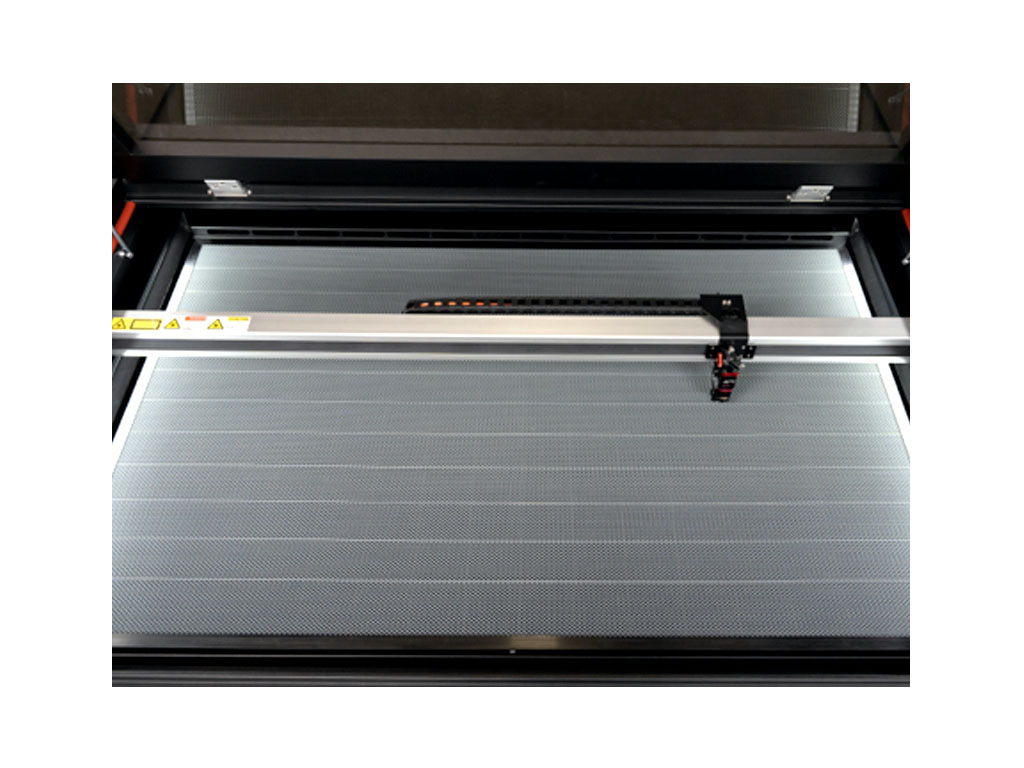

作業テーブル１
ハニカム作業テーブルが標準で搭載
多様な材料に対応可能。

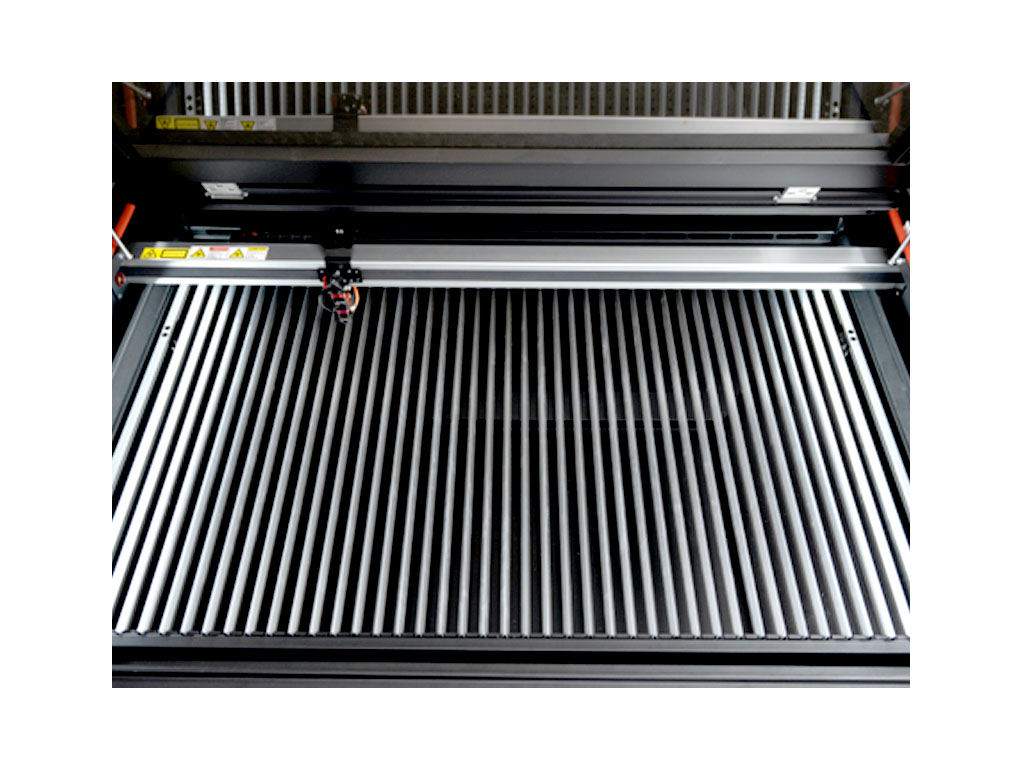

作業テーブル２
自由に抜き差しができるカッターナイフ作業テーブルが標準で搭載
カットのニーズに合わせるパフォーマンス性

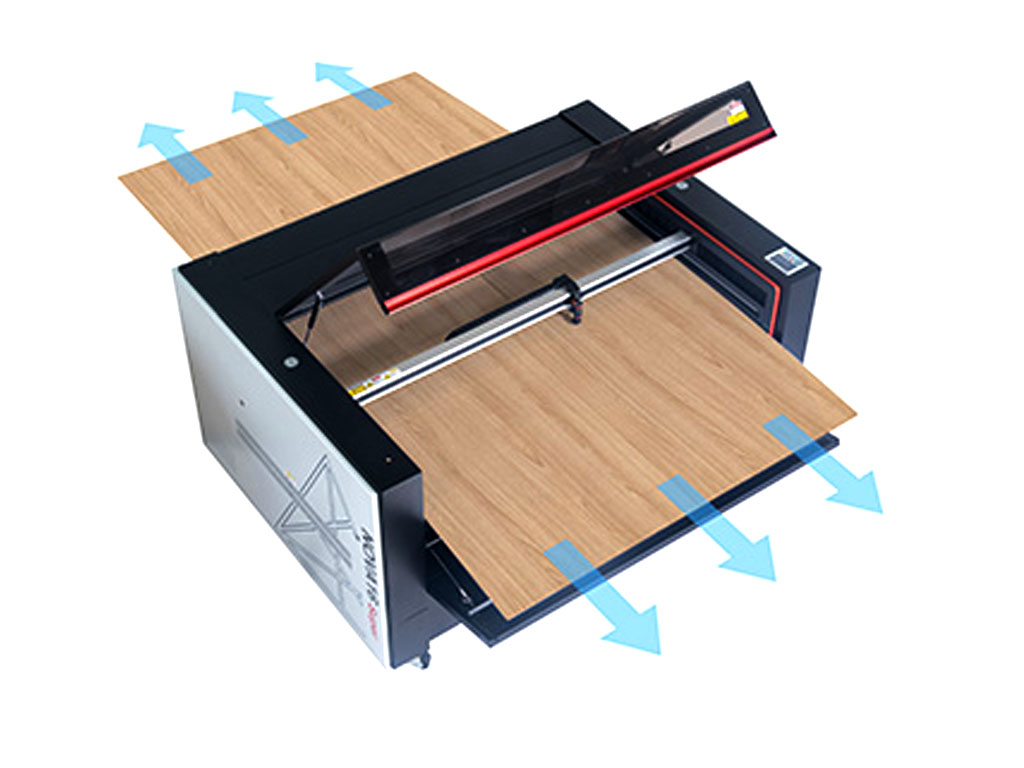

貫通加工
本体背部にフロントパスするドアを設けており、必要に応じて解放状態にして
長い板状加工材料を前後に貫通してセットすることが可能
※べニアサイズの大きい素材を有効に利用できます。

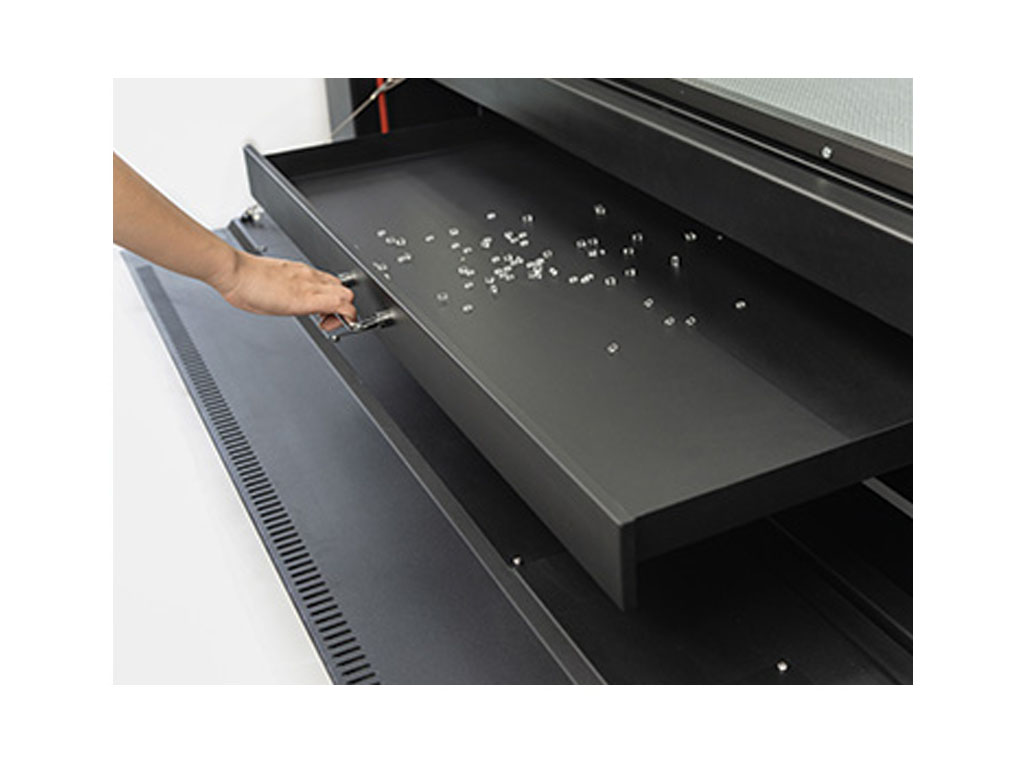

収集システム
新しく統合されたスクラップドロワーで切り落としたカッティング材と屑の片付けが簡単
引き出しの中に落ちた材料が重なって燃える危険性を防ぐ
清潔感と合理性を配慮して設計

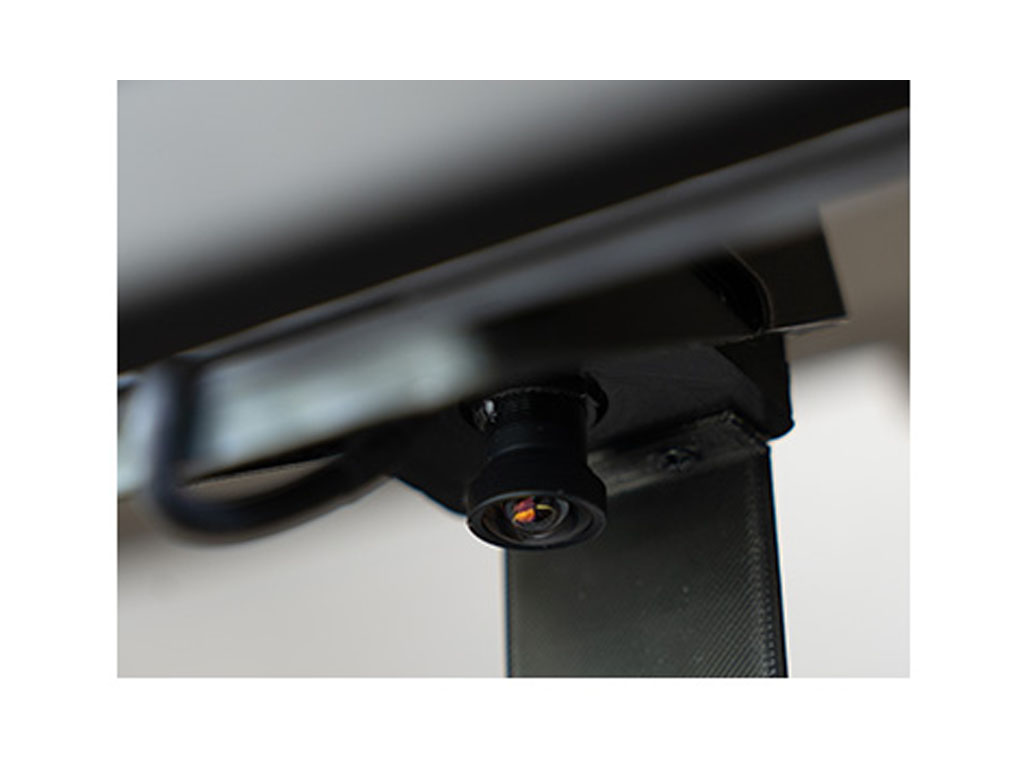

カメラシステム
カメラで図形をキャプチャ
撮った画像をトレース
カットなどの位置決めが便利

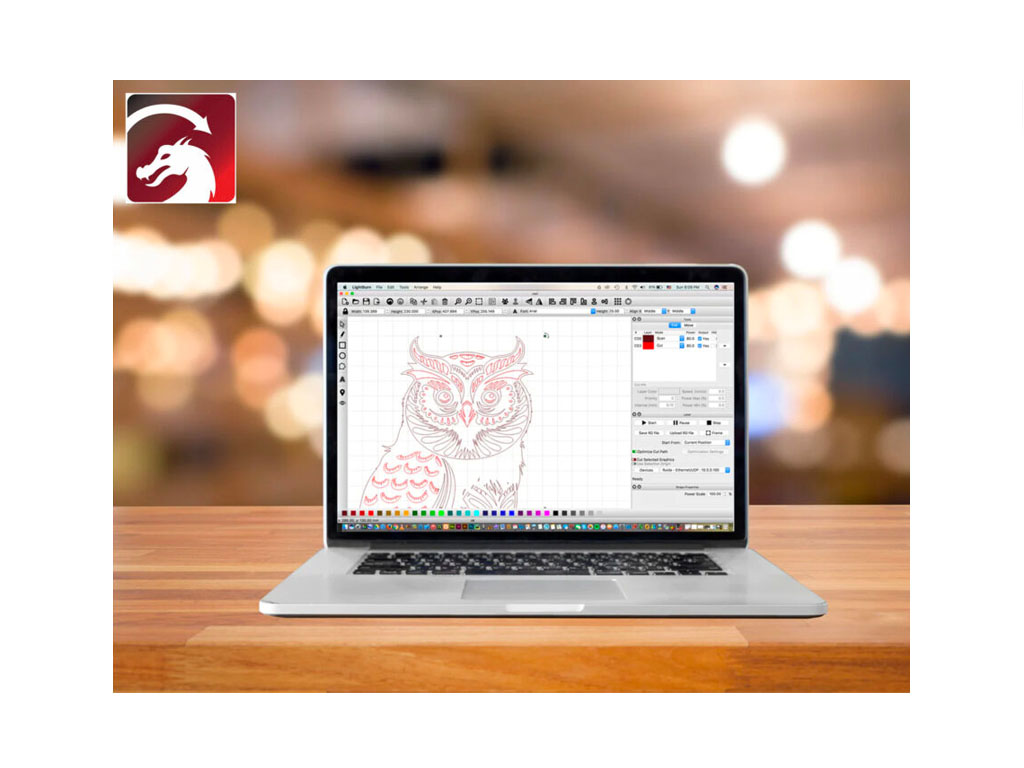

RDWorks及びLightburn
（ソフトウェア）
高機能レーザー専用ソフトウエア
対応PC Win、MAC、Linux
接続 USBケーブル、欄ケーブル、USBフラッシュメモリ
対応ファイル：ai、dxf、plt、svg、bmp、jpeg、pngなど
製品仕様
NOVA Eliteシリーズ3機種の仕様
| 機種名 | AEON CO2レーザー加工機 NOVA Elite |
|---|---|
| モデル | NOVA10 Elite／NOVA14 Elite／NOVA16 Elite |
| 本体サイズ | L1500×W1210×H1025ｍｍ/L1900×W1410×H1025ｍｍ/L2100×W1510×H1025ｍｍ |
| 加工エリア | 1000㎜×700㎜／1400㎜×900㎜／1600㎜×1000㎜ |
| 重量 | 450kg/520kg/620kg |
| テーブル上下高さ調節 | 200㎜ |
| レーザーパワー | NOVA10 90W、100W NOVA14 90W、100W、130W NOVA16 90W、100W、130W、150W |
| レーザー周波数 | 10.64nｍ＜±5% |
| 冷却装置 | ユニット式高性能チラー搭載 |
| 彫刻スピード | ０～120,000mm／min |
| カットスピード | ０～48,000mm／min |
| レーザー出力調整 | 0～95%自由に設定可能 |
| 最小加工文字 | 漢字2㎜/英文字1mm |
| 解像度 | 1,000DPI |
| 定位精度 | ≤0.1ｍｍ |
| 接続方式 | USBボート、USBフラッシュメモリ、LANポート、Wi-Fi |
| ソフトウエア | RDWorksV8、LightBurn※日本語対応 |
| 対応ソフト | ILLUSTRATOR、CORELDRAW、PHOTOSHOP、AUTOCAD等 |
| 画像フォーマット | PDF、DST、PLT、BMP、DXF、DWG、AI、JPEG等 |
| 加工順番 | 自動設定(色コントロールが可能) |
| 補充機器 | 内蔵式エアコンプレッサー（外部からの接続口あり）、ハニカム作業テーブル、 カッターナイフ作業テーブル、ガラス管仕様の場合はチラー（内蔵ユニット式）等 |
| 電源 | AC200V 50Hz／60Hz |
| 加工環境 | 環境温度：18～21℃（最適室温） |
| オプション | 回転軸（ローラータイプ、チャックタイプ）、外部貯蓄タンクタイプコンプレッサー、特注フロアー 、高性能集塵脱臭機等 |
