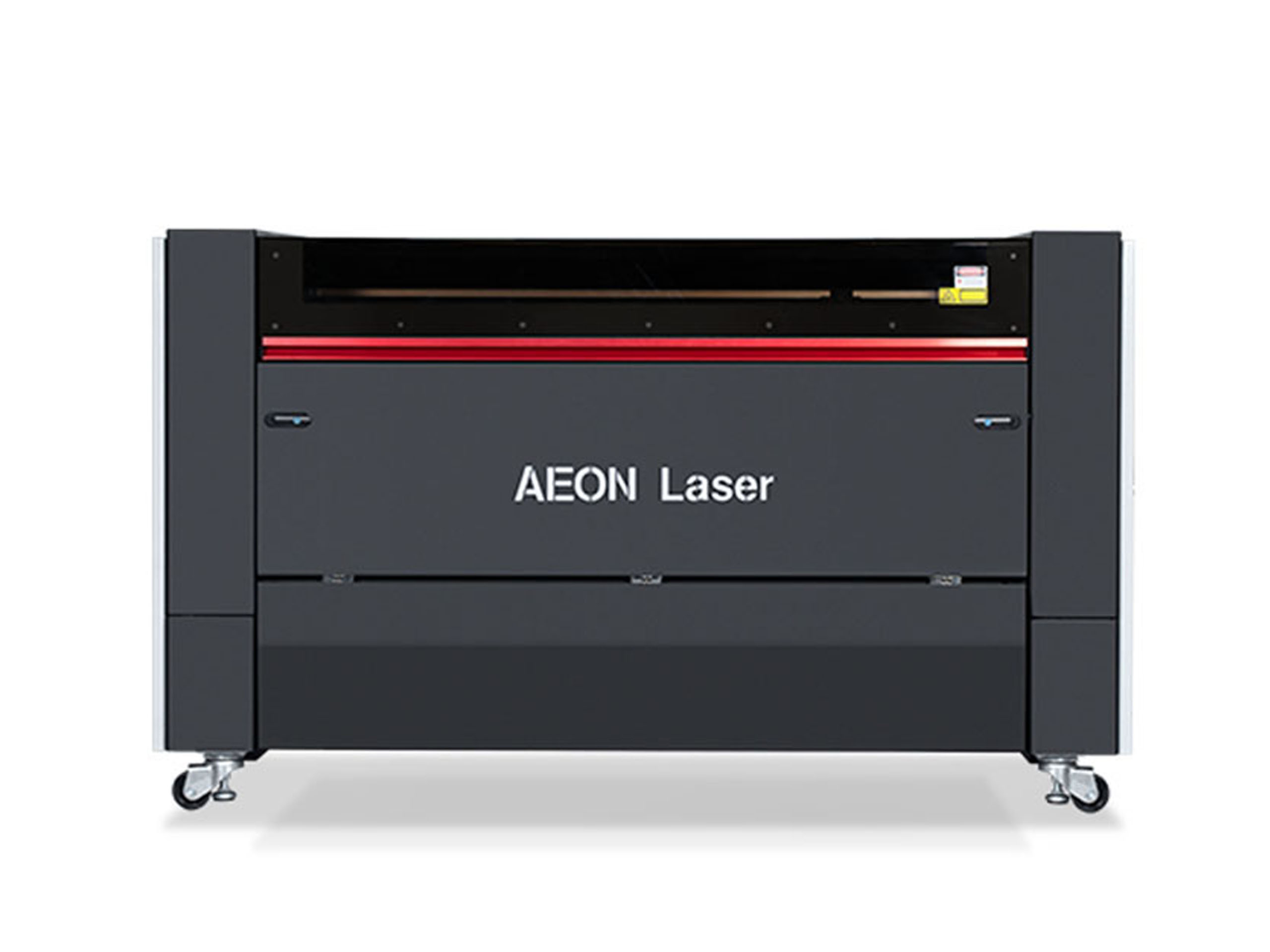

大型 レーザー加工機 Super NOVA16
箱型で最大級】
AEON Laser中型レーザー加工機 Super NOVA16をご紹介します。
NOVAシリーズはヨーロッパ規格のCE認可を所得した製品です。安全性が高く、コストパフォーマンス性が高いレーザー加工機です。
＊レーザー安全基準クラス１に基準しており、教育、ものづくり、広告、木工、産業等様々な分野に対応できます。
特徴
彫刻に得意のメタル製発振管とハイパワーでカットに得意のガラス製発振管を同時に搭載されています。
発振管の切り替え、アシストエアー（大小）の切り替えはソフトウエア側で簡単にレイヤーのパラメータ設定ができます。
初期導入と使用中に維持するコストパフォーマンス性の高い設備であり、加工能力の高い生産性向上に対応するレーザーマシンです。
Super NOVAでは加工サイズから3機種を用意しています。
Super NOVA10 1400㎜×900㎜
Super NOVA14 1400㎜×900㎜
Super NOVA16 1600㎜×1000㎜
レーザー発振管：メタル製発振管 30W、 60W及び
ガラスチューブ形発振管 水冷式90W、100W、130W、150Wの組み合わせ
※ニーズに合わせて組み合わせが可能です。
Super NOVA16が搭載可能な発振管の組み合わせ：メタル製RF30W、60W及び水冷式ガラス管90W、100W、130W、150W
対応集塵機：集塵機脱臭機XL700、排気用フロアーなど
カタログ請求：お問い合わせ
製品特徴
操作
斬新に設計されたRuida コントローラー（制御パネル）を導入
大きなLCDパネルでより快適で直感的な操作性を持つ
パネルはよく使う機能をリアルタッチができるように、セットアップ時間の増加と全体的な使いやすさを実現
電流値 (mA) と水温などディスプレイ画面から直接監視することもできる
レーザーヘッド
高性能レーザーヘッド
オートフォーカス機能
多様なレンズに対応
レンズと反射ミラーをカプセル化することで煙や破片から保護
レンズのメンテナンス作業が簡単
保護システム
通光レンズを採用して煙や破片から保護
リニアレール保護するベルトを採用
日常メンテナンスが便利
ダブル発振管
レイヤーで設定
彫刻後にカットが自動で行う
発振管寿命が長くなる
エアシステム
ダブルエアシステムをサポート
レンズを常に保護するエアが内蔵、カットを行う場合は外部エアコンプレッサーを使用。
エアフロー
キャビネット式吸引システム
内蔵ブロアーは省エネルギーシステムを採用
作業テーブル１
ハニカム作業テーブルが標準で搭載
多様な材料に対応可能。
作業テーブル２
自由に抜き差しができるカッターナイフ作業テーブルが標準で搭載
カットのニーズに合わせるパフォーマンス性
貫通加工
本体背部にフロントパスするドアを設けており、必要に応じて解放状態にして
長い板状加工材料を前後に貫通してセットすることが可能
※べニアサイズの大きい素材を有効に利用できます。
収集システム
新しく統合されたスクラップドロワーで切り落としたカッティング材と屑の片付けが簡単
引き出しの中に落ちた材料が重なって燃える危険性を防ぐ
清潔感と合理性を配慮して設計
カメラシステム
カメラで図形をキャプチャ
撮った画像をトレース
カットなどの位置決めが便利
RDWorks及びLightburn
（ソフトウェア）
高機能レーザー専用ソフトウエア
対応PC Win、MAC、Linux
接続 USBケーブル、欄ケーブル、USBフラッシュメモリ
対応ファイル：ai、dxf、plt、svg、bmp、jpeg、pngなど
製品仕様
| 機種名 | AEONレーザー加工機Super NOVA |
|---|---|
| モデル | Super NOVA10 ／Super NOVA14 ／Super NOVA16 |
| 本体サイズ | L1500×W1210×H1025ｍｍ/L1900×W1410×H1025ｍｍ/L2100×W1510×H1025ｍｍ |
| 加工エリア | 1000㎜×700㎜／1400㎜×900㎜／1600㎜×1000㎜ |
| 重量 | 460kg/530kg/630kg |
| テーブル上下高さ調節 | 200㎜ |
| レーザーパワー | Super NOVA10 →水冷ガラス管発振管（90W）100W＋RF空冷30W Super NOVA10 → 水冷ガラス管発振管（90W）100W＋RF空冷60W Super NOVA14 → 水冷ガラス管発振管（90W）100W（130W）＋RF空冷30W Super NOVA14 → 水冷ガラス管発振管（90W）（100W）130W（150W）＋RF空冷60W Super NOVA16 → 水冷ガラス管発振管（90W）（100W）130W（150W）＋RF空冷60W |
| レーザー周波数 | 10.64nｍ＜±5% |
| 冷却装置 | ユニット式高性能チラー搭載（ガラス管の場合）、冷却ファン（金属管の場合） |
| 彫刻スピード | ０～240,000mm／min |
| カットスピード | ０～48,000mm／min |
| レーザー出力調整 | 0～95%自由に設定可能 |
| 最小加工文字 | 漢字2㎜/英文字1mm |
| 解像度 | 1,000DPI |
| 定位精度 | ≤0.1ｍｍ |
| 接続方式 | USBボート、USBフラッシュメモリ、LANポート、Wi-Fi |
| ソフトウエア | RDWorksV8、LightBurn※日本語対応 |
| 対応ソフト | ILLUSTRATOR、CORELDRAW、PHOTOSHOP、AUTOCAD等 |
| 画像フォーマット | PDF、DST、PLT、BMP、DXF、DWG、AI、JPEG等 |
| 加工順番 | 自動設定(色コントロールが可能) |
| 補充機器 | 内蔵式エアコンプレッサー（外部からの接続口あり）、ハニカム作業テーブル、 カッターナイフ作業テーブル、ガラス管仕様の場合はチラー（内蔵ユニット式）等 |
| 電源 | AC200V 50Hz／60Hz |
| 加工環境 | 環境温度：18～21℃（最適室温）湿度：5～95%（結露しない環境） |
| オプション | 回転軸（ローラータイプ、チャックタイプ）、外部貯蓄タンクタイプコンプレッサー、特注フロアー 、高性能集塵脱臭機等 |
